特殊单立管是建筑体中管网系统的一类,属于立管(对设备上部和下部进行物料传送的管道;一般指垂直管道)的分支。在建筑上管网给排水系统立管分为普通单立管、普通双立管和特殊单立管系统。
普通单立管、普通双立管和特殊单立管系统之间的差异
普通单立管系统:建筑管网排水是由一根管道实现,立管与横支管采用普通管件连接。一般只适用于9层以内的楼房。
普通双立管系统:建筑管网排水是由两根管道实现,一根用来排水,一根专用于通气(也叫通气立管)。适用于大于等于10层的高层和超高层建筑,这种排水系统空间占用大,造价高。

【管道百科】解析逸通特殊单立管

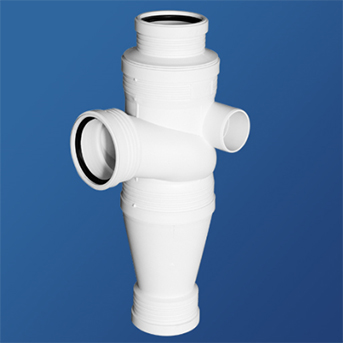

特殊单立管系统:建筑管网排水是由一根管道实现,采用了特殊管件在一根管道中实现了既排水又通气。此为新工艺,主要用于大于等于10层高层建筑,将取代普通双立管系统。
特殊单立管的发展历史
特殊单立管系统技术起源于欧洲,欧美和日本应用将近三、四十年,采用1969年从瑞士引进的SOUBENTO技术,在多年实际的使用中不断进行技术改进,特殊单立管排水系统在日本被广泛应用于高层住宅楼、宾馆、医院等各种场所,使用情况良好。待引进国内后,针对实际排水情况,加大了接头内径,调整了叶片角度,符合最大的立管通水能力以不破坏器具水封为前提,并控制水封损失值在25mm以下,管内空气正负压在±40mmAq以内,为可容许的范围内所达到的最大排水量,完全达到超高层建筑的排水要求。
国内诞生的最早规范是《特殊单立管排水系统设计规程》CESC 79:96,新规范于2009年才确立了特殊单立管系统的规程,为此国内的单立管系统是近几年才开始着手铺向市场,当前国内拥有单立管专利和生产的厂家还较少。特殊单立管系统因节省材料、排水流量大等各项优势,弥补了普通单立管和普通双立管各自的缺点。这是科技的力量也是社会发展的必然,优良的系统代替并淘汰落后系统,特殊单立管系统的前景将为社会城镇化的建设而贡献自己应有的力量。
特殊单立管的设计要求
(1)特殊单立管排水系统的排水立管顶端应设伸顶通气管,其管径同排水立管管径。
(2)接入上部特制配件的横支管管径不得大于立管管径。与下部特制配件连接的排水横干管或排出管,其管径不得小于立管管径,一般可比立管管径大一级。
(3)特殊单立管排水系统排水立管管径不应小于100mm。
(4)采用下部特制配件的特殊单立管排水系统,其底层排水管可不单独排出。
(5)同层不同高度的横支管接入上部特制配件时,管径大的位置在上,管径小的位置在下;同层同一高度的横支管接入上部特制配件时,应在平面不同位置分别接入。
(6)跑气器的跑气管应从跑气器顶端接出,再接至排水横干管或排出管中心线以上位置。

特殊单立管的性能特点

1、单管排水又排气 高层建筑不需要排气立管,单管实现排气和排水。通过管件内部叶片形成螺旋水流下水,水流贴管壁旋转减速排出,同时形成中空排气。

2、节约成本和空间 由于省去了排气管,所以节省了排气管和管件的成本,而且整个排水系统只占一个排水管空间。同时,该系统的噪音很低。

3、耐压、抗震、耐腐蚀 除了独特的排水技术,还有良好的铸造和热处理工艺以及严格的质量检验,铸铁制件耐压性能更好,更适合高层建筑。防震要求能达到左右摇摆30度角,不发生漏气和漏水。内外表面都有厚度为0.8mm的防锈涂装,有很高的耐酸碱腐蚀性能。

4、纤细、轻量、寿命长 与传统排水系统相比,要达到相同排水效果时管件直径更小。因为管径小,没有排气管,排水系统重量自然轻。由于卓越的防腐性能,使产品使用寿命比一般铸铁管件使用寿命更长久。

5、安装维修更简捷 单管系统安装和维修都更方面简捷,又节省了安装人工和费用成本。安装时就可以逐层检测,不存在双管系统安装中排水和排气管道配合的问题,每套系统每层只需要打一个安装孔,并且可以通过压力检测口接头逐层安装,逐层检查,保证系统安装质量。
