虹吸雨水斗技术要点

虹吸压力流雨水排水系统技术要点:

1.合理布置、精确计算

将系统看成一个整体,以高差即位能作为动力是压力流计算区别于重力流计算的主要不同点。而合理布置、精确计算则是虹吸压力流区别于其他压力流的主要不同点。合理布置、精确计算包括以下内容:

1)在屋面的每一个最低点至少设置一个雨水斗。

2)将雨水斗的排水用悬吊管接至雨水立管,并以密闭系统方式排至室外。

3)合理布置雨水立管,有条件时尽量将雨水立管设于悬吊管中间部位。当必须设于尽端时,靠近雨水立管的雨水斗连接管管道长度宜适当引长,以平衡阻力。

4)大面积屋面(指5000㎡以上)至少设两套独立的虹吸式雨水排水系统

5)控制悬吊管长度为落差的10倍至20倍。

6)将管道(包括悬吊管和雨水立管)分若干计算单元段。雨水斗所在位置、水

流汇合点(三通位置)、水流改向处(弯头位置)和管道变径、变速处(异径管位置)均作为计算单元段的起止点(计算节点)。在计算单元段内水流的流量和流速值不变。

7)按所选用的管材和所确定的管件,精确计算管道沿程水头损失和管件的当量长度值,重点应放在管件的局部水头损失值上。以悬吊管转向雨水立管的弯头为例,不同曲率半径、不同节段组成的弯头在相同公称直径条件下,其形成虹吸压力流的最小流量值有很大差异。

8)确定管径,平衡每个节点的压力和流量值,并使误差在允许公差以内。这个阶段有反复试算的过程,应采用软件程序计算。

虹吸雨水斗技术要点

2.设置溢流口

设计重现期是根据建筑物的重要性,汇水地区性质、地形特点、气象特点和因积水而造成后果的严重性而确定的一项重要设计参数,它的确定也决定于国家的整体经济水平。

由于雨水的不可控制性,超重现期的雨水客观存在,因此内排水系统必须设置应急超量排水口,即溢流口。

溢流口设置具体要求对于虹吸式雨水排水系统为:

1)按百年一遇降雨量,保证5min超量排水。

2)雨水斗前和天沟内雨水超量时能顺利通过溢流口排出。

3)溢流口排水不致造成危害。

4)溢流口下缘高出雨水斗上缘不小于50mm.

5)无法设置外露的溢流口时,应另设置超重现期雨水量的排水系统。

6)按水深计算溢流排水时的屋顶承载能力。

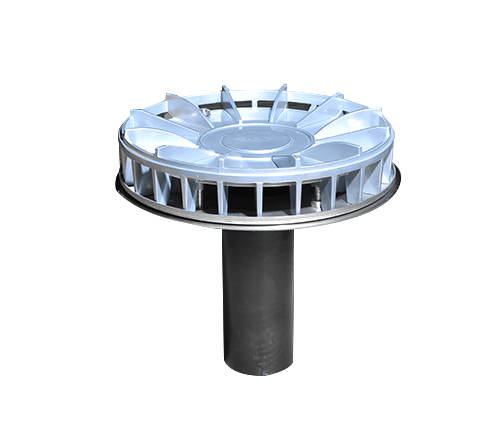

3.配置相应的雨水斗

不同系统应配置不同型式的雨水斗,虹吸压力流雨水排水系统应配置虹吸式雨水斗,如经过测试符合D1N19559标准的雨水斗。雨水斗应有最大流量值,还应有阻力系数值等主要设计参数。

4.主要控制数据

除了前面涉及的控制数据外,虹吸压力流雨水排水系统还有下列数据有待控制:

1)雨水斗的连接部位,管道与管件的连接部位必须严密,有良好的密封性,

包括气密性和水密性。

2)雨水斗间距不得大于20m.

3)悬吊管长度大于10m时,应增设计算单元段。

4)雨水斗排水量不得大于该雨水斗经实测后确定的额定排水量。
