同层排水系统设计要点

采用隐蔽式安装系统的同层排水技术,在设计时与传统做法有所不同, 应着重注意以下问题

卫生器具应尽量布置在同一侧墙面上;当不能做到时,也应布置在相邻墙面上。当卫生器具既不能布置在同一侧墙面上,又不能布置在相邻墙面上时, 则可分别采用隐蔽式安装系统;

隐蔽式安装系统能与任何晶牌的卫生器具配套,但大便器应采用挂壁式坐式大便器。其冲洗水箱箱应采用隐蔽式水箱。按照我国现行政策,坐式大便器应采用节水型,;冲洗水箱的冲水量应小于或等于6L, 用两档冲洗;

为减小墙体的厚度,冲洗水箱应采用扁薄型或超薄型隐蔽式水箱

隐蔽式安装系统的隐蔽式支架应为轻钢结构。隐蔽式支架按固定方式不同,可分为与墙体固定,与楼板和与地面固定固定三种:

支架可与原墙体连成,也可悬空安装。隐蔽式支架应有足够的强度和钢度,当支架受力时,其变形应不损坏饰面材料;

卫生器具排水支管宜分别独立接入排水立管,并尽量减少横管长度,以改善排水管内水力工况。污废合流且采用苏维托时,接入排水立营的横管,废水管宜在污水管的上方;
所有弯头应为45°弯头,三通为Y型,管道沿墙敷设连接至立管;主立管一般设计为DN110mm,横支管连接马桶的管径为DN110mm,其余一般为DN50mm;

排水管材采用高密度聚乙烯管材,对焊连接。关键接口应采用电熔连接,无焊瘤,不仅改善水力工况, 而且减少水阻,节省安装尺寸;

排水管管件应与管材相配套,不同管径连接时应采用偏心变径接头,并充分强调存水弯的作用,保证存水弯水封高度;

在冲洗水箱前端应填充泡沫塑料垫片,以有效防止墙面结霜;

在安装墙面装饰材料前,增垫消音层,大便器和净身盆则增设隔音板。隐蔽式支架与结构体连接部位和管道固定支架均应采取相应措施,以降低噪声和减少噪声的结构传递;施工间歇管道敞口处应加封堵;
不设地漏或少设地漏,当必须设置地漏时应采用既符合功能要求且高度较矮的新型地漏; 排水管系采用正确的计算方法,使设计秒流量符合实际排水情况:底层建筑排水应单独排出。

热熔对焊连接

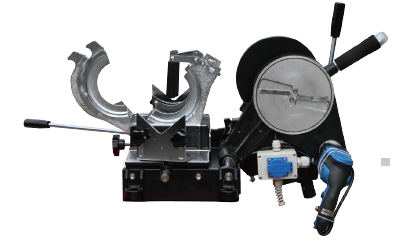

采用热熔对接焊机,主要步骤如下:

调试对焊机及相关机具,确保可正常工作;

把待接管材置于焊机夹具上并夹紧,清洁管材待接端并用刨铣削连接端面,注意管材端口的对准经线,校直两对接件,使真错位不大于管材壁厚的10%,且不宣超过2mm;

待加热板温度达到设定温度后,放入加热板加热;
加热完毕后,取出加热板,迅速摇动焊接机手柄结合两管材加热面,并升压至培接压力保压冷却;冷却到规定时间后,打开夹具,并从机架上移开管材,观察卷边判定连接质量,连接完成。

检验热熔对焊连接质量方法:
接幅对焊连接质量的判足仍主要对焊接卷边的非破坏性外观检测。通常包括卷边几何形状的外观检查和割除卷边, 将卷边向后背屈曲,以证实连接有无熔合不足的检查;

破坏性检测,将接口切取分别进行拉伸试验,弯曲试验,拉伸蠕变试验等。

电熔连接

电熔连接时采用电熔焊机,其特点是连接方便、迅捷,外界因素干扰小,在施工困难的场合下使用比较方便。 主要步骤:

清洁管材及连接面的污物,标出插入深度;
刮除连接端面表面的氧化皮( 一股长约套筒长度一半的范围内);
从完好无损的包装袋内拿出电熔管件,套在管材连接端直至限值档为止,并使电极接头向上,校直待接件,保证在同一条轴线:

根据电熔管件上标识说明设定电熔机具连接参数。接通电源插头通电规定时间,并观察信号眼内针凸变化;

电熔完成后冷却到规定时间才能断开电极,连接完毕。

检验电熔连接质量方法

电熔连接质量的判定主要是对电熔接口的非破坏性外观检。通常包捂刮削痕迹、溶解物及电热丝的渗出、信号眼 显示针的变化及管件定位结等的检测。

破坏性检测。将接口切除分别进行剥离试验、拉伸试验、冲击试验和液压试验等。

同层排水系统设计要点

连接通电加热时的电压和加热时间选择
应符合电熔机,生产广家的规定
安装接口及熔合时管件要干净,不得接触水和油污 电熔连接冷却期间,不得移动连接件或
在连接件上施加任何外力
电熔管件只可在即将焊接前,才能将包装的塑料接拆去 连接时应使用同一厂家的管材和管件
