解析逸通虹吸式雨水斗组成结构

虹吸式雨水斗有多种规格,能够满足工程的实际要求,其材质有铸铁、铝合金钢、不锈钢、高密度聚乙烯(HDPE)、聚丙烯(PP),下沉的雨水斗置于屋面层中,上部设有进水格栅。在降雨过程中,通过格栅盖进入雨水斗的屋面雨水落入深斗内,斗内带孔隙的整流罩,使处于涡流状态的雨水平稳地以淹没泄流流出进入排水管。下沉式的雨水斗最大限度的减小了天沟的进水深度,使屋面承受的雨水荷载降至最小,同时又使雨水斗的出口获得较大的淹没水深,消除了在设计流量下工作时的渗气现象, 提高了雨水斗的额定流量。虹吸式雨水斗应带有格栅,格栅间隙形状可以是孔状或细槽状,间隙口直径应不小于6mm,且不大于15mm。

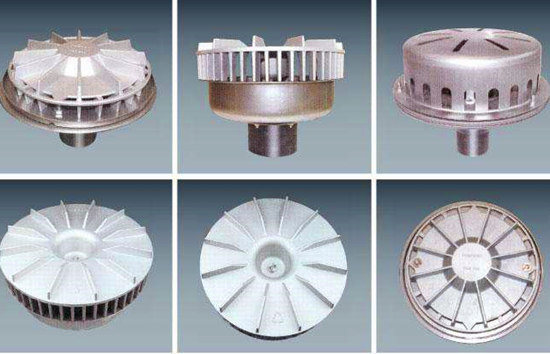

解析逸通虹吸式雨水斗组成结构



虹吸式雨水斗的额定流量的确定

任何型式的雨水斗的泄流量都随斗前水位的增加而加大。对于虹吸式雨水斗,要求在正常的工作条件下,雨水斗不渗入空气。这样就有一个临界水位,当雨水斗前的水位小于该水位时雨水斗开始有空气渗入,虹吸式屋面雨水排水系统的压力流状态被破坏。所以,虹吸式雨水斗的额定流量是以不渗入空气为确定原则,提出相应的斗前水深,以DN50雨水斗为例,当泄流量为6L/s时,斗前水深降至45mm,水流出现乳化现象,数量降至40mm,渗气量为0.2L/s。虹吸是雨水斗的斗前水深不宜大于55mm。两个雨水斗之间的间距不应超过20m。

水力计算

虹吸式屋面雨水排水系统的水力计算应包括对系统中每一管路的水力学工况作精确的计算。计算结果应包括每一计算管段的管径、计算长度、流量、流速、压力。

虹吸式屋面雨水排水系统的水力计算应符合以下规定:
(1)虹吸式屋面雨水排水管系雨水斗至过渡段总水头损失与过渡段流速水头之和不得大于雨水斗至过渡段的几何高差。
(2)雨水斗顶面至悬吊管管中的高差不宜小于1m。
(3)雨水斗顶面至过渡段的高差在立管管径小于等于DN75时宜大于3m,在立管管径大于等于DN90时宜大于5m。
(4)悬吊管设计流速不宜小于0.75m/s,立管设计流速不宜小于2.2m/s,不宜大于10m/s。
(5)虹吸式屋面雨水排水管系过渡段下游的流速不宜大于 2.5m/s,当流速大于2.5m/s时应
