什么是虹吸式屋面雨水排水系统?

概念:在设计降雨强度下,雨水斗不掺入空气,降雨过程中利用雨水斗与出户管之间的高差所形成的压差,经屋面内排水系统,从户外排除管排出。在这一过程中,排水管道中是全充满的满管压力流状态,屋面雨水的排放过程是一个在虹吸作用的结果。因此,把这样的系统称为虹吸式屋面雨水排放系统。

虹吸排水系统

原理:虹吸式屋顶雨水系统的原理就是依靠特殊的雨水斗的设计,实行汽水分离,从而使雨水立管中为满流状态,当立管中的水达到一定的容量时,虹吸作用就产生了。在降雨过程中,由于连续不断的虹吸作用,整个系统得以令人惊奇的快速排除屋顶上的雨水。

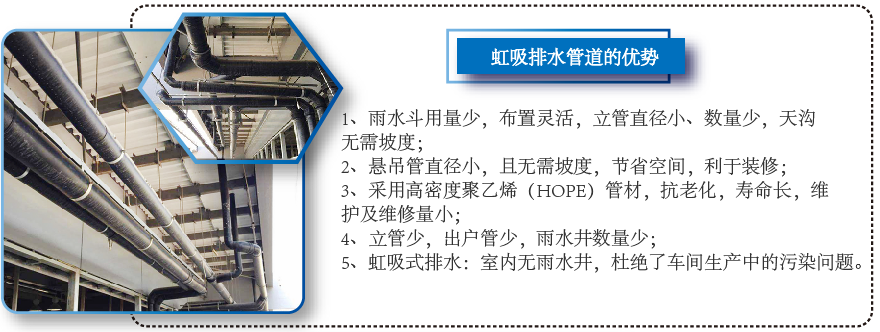

虹吸雨水管

虹吸式屋面雨水排水系统组成

屋面雨水排水系统一般由虹吸式雨水斗、无坡度悬吊管、立管和雨水出户管(排出管)等组成。

1、虹吸式雨水斗:用于虹吸式屋面雨水排水系统的雨水斗,它 具有气水分离、防涡流等功能。

2、连接管:虹吸式雨水斗至悬吊管间的连接短管。

3、悬吊管:悬吊在屋架、楼板和梁下或架空在柱上的雨水横管。

4、溢流口:当降雨量超过系统设计排水能力时用来溢水的孔口或装置。

5、固定件:用于固定水平管和立管的装置。

6、过渡段:过渡段设置在系统的排出管上是水流流态由虹吸满管压力流向重力过渡的管段为虹吸式屋面雨水排水系统水力计算的终点。



虹吸系统简单设计步骤

1.划分汇水区域;

2.计算汇水面积、汇水面积雨水流量;

3.合理布置虹吸雨水斗;

4.连接雨水管线;

5.水利计算、校核;

6.绘制雨水系统图。

pe给水管

虹吸屋面排水管道安装要求

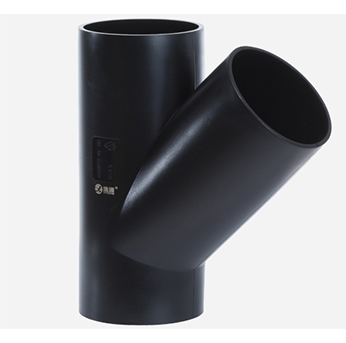

1.管道敷设应符合设计及规范规定。雨水立管应按设计要求设置检查口,检查口中心宜距地面1m.当采用高密度聚乙烯(HDPE)管时,检查口的最大设置间距不宜大于30m;雨水管道应按设计规定的位置安装;连接管与悬吊管的连接宜采用45°三通;悬吊管与立管、立管与排出管的连接应采用2个450弯头或R不小于4D的900弯头;高密度聚乙烯(HDPE)管道穿过墙壁、楼板或有防火要求的部位时,应按设计要求设置阻火圈、防火胶带或防火套管;雨水管穿过墙壁和楼板时,应设置金属或塑料套管。楼板内的套管,其顶部应高出装饰地面20mm,底部与楼板底面齐平。墙壁内的套管,其两端应与饰面齐平。套管与管道之间的缝隙应采用阻燃密实材料填实;在安装过程中管道和雨水斗的敞开口应采取临时封堵措施。

2.雨水斗安装:雨水斗的进水口应水平安装;雨水斗的进水口高度应保证天沟内的雨水能通过雨水斗排净;雨水斗应按产品说明书的要求和J顷序进行安装;在屋面结构施工时,必须配合土建工程预留符合雨水斗安装需要的预留孔;安装在钢板或不锈钢板天沟(檐沟)内的雨水斗,可采用氩弧焊等与天沟(檐沟)焊接连接或其他能确保防水要求的连接式;雨水斗安装时,应在屋面防水施工完成、确认雨水管道畅通、清除流入短管内的密封膏后,再安装整流器、导流罩等部件;雨水斗安装后,其边缘与屋面相连处应严密不漏。
虹吸雨水斗

3.管道安装应符合规范要求,例如:高密度聚乙烯(HDPE)预制管段不宜超过10m,预制管段之间的连接应采用电熔、热熔对焊或法兰连接;在悬吊的高密度聚乙烯(HDPE)水平管上宜使用电熔连接,且与固定件配合安装。

4.虹吸式雨水管道系统安装完成后,应进行系统密封性能验收,且应符合设计及规范要求。堵住所有雨水斗,向屋顶或天沟灌水,水位应淹没雨水斗,持续1h后,雨水斗周围屋面应无渗漏现象;安装在室内的雨水管道,应根据管材和建筑高度选择整段方式或分段方式进行灌水试验,灌水高度必须达到每根立管上部雨水斗口。灌水试验持续1h后,管道及其所有连接处应无渗水现象。

本文由逸通虹吸屋面排水发布www.shstyy.com/category/hxwm
