随着时代的前进,建筑业的发展,无论是工业厂房还是公共建筑都朝着“大面积”、“大体量”的方向发展,而在建筑施工的屋面给排水系统中,由于传统工艺是按“重力式”设计的,因此雨水管道的多少及管径的大小是决定雨水排泄顺敞的主要依据。在新型建筑中,仅靠传统施工工艺,屋面面积的增大,势必导致雨水管道增多,管径增大,从而影响建筑物的美观和实用。因此,传统的屋面排水系统已显得越来越不适应了,而“大面积屋面排水系统的设计”便成了现代施工的一个新课题。为此,逸通认为利用“虹吸”原理,采用屋面“雨水虹吸”,是解决屋面排水设计的有效途径。

虹吸排水的优点及其运行原理是什么?

虹吸屋面排水系统是什么?

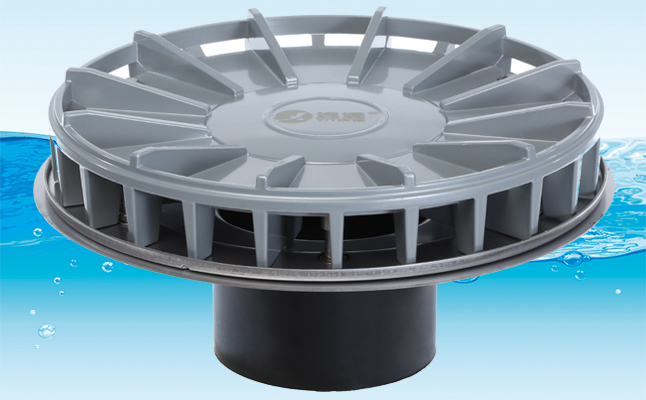

屋面雨水虹吸排水系统是利用屋顶专用雨水漏斗实现气水分离。开始时由于重力作用,使雨水管道内产生真空,当管中的水呈压力流状态时,形成虹吸现象,不断进行排水,最终雨水管内达到满流状态。在降雨过程中,由于连续不断的虹吸作用,整个系统得以快速排放屋顶上的雨水。虹吸排水系统管道均按满流有压状态设计,雨水悬吊管可做到无坡度敷设,当产生虹吸作用时,水流流速很高,有较好的自清作用。

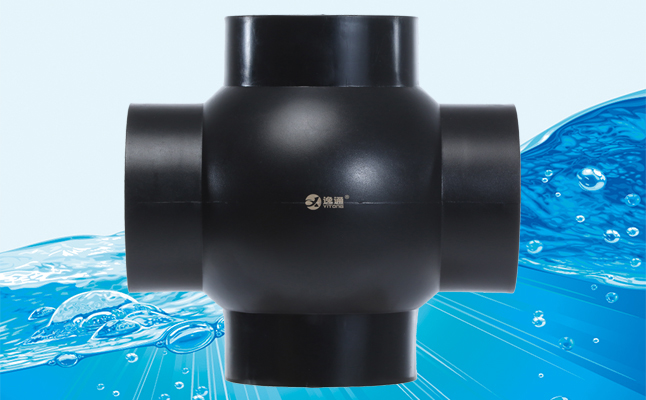

虹吸排水系统采用HDPE高密度聚乙烯管,这种管材能承受较大的冲击力,且不会因弯曲而破裂、折断,还具有耐腐蚀性,其抗极端温度范围也大,在-30℃到100℃,同时管子自身重量轻,施工方便,可使安装工效大大提高。因此与传统的屋面重力流排水系统相比虹吸排水系统具有十大优点:

适用于各种类型、各种用途的建筑物(平屋顶建筑也适用);排水管道无需坡度排设;泄流量大;所需地下埋管较少;现场施工量减少;管道及配件的使用量减;降低排水管管径;节约安装空间;管道具有自洁能力;从设计到施工简单快捷。

在这十大优点中,最为可贵的是建筑物屋面即使是平屋顶也能使用,以及现场施工量大大减少这两点。

在某工程实例中,屋面施工采用虹吸排水系统,其所需立管仅为8根,而如若采用重力排水系统则需要设立44根雨水立管。虽然同一管径的HPDE管比镀锌管要贵,但是随着国内厂家大量的生产,材料价格的降低,虹吸排水系统还是可以节约工程造价的。与此同时,由于虹吸系统立管少,安装工作量比重力排水系统小,特别是地下开挖工作,虹吸排水系统可节约大量人工。

另外,从其功能来看,重力排水系统悬吊水平管需要有坡度,这样其它管道、设备安装标高要降低,安装空间减小,而虹吸排水系统节约了宝贵的建筑空间。再则,重力排水系统布置在中间的雨水管排至室外的水平管距离太长,埋地深度太深,影响室外雨水标高。同时,重力排水系统管道需要定期清通,否则容易堵塞,而虹吸排水系统具有自清功能,不需要清通。

综上所述,屋面雨水虹吸排水系统具有很大的推广价值。在现代建筑中,科学技术的发展、新型材料的应用,人们对建筑的实用性、美观性的要求越来越高,因此,虹吸屋面雨水排水系统具有广泛的发展前景和空间,特别是在厂房、机场、体育馆、展览馆等建筑中其适用性将日益体现。

虹吸排水的优点及其运行原理是什么?

虹吸排水系统的优势:

1、比重力系统管径小1/2至2/3.

2、横管不需要坡度.

3、屋面雨水斗布点灵活.

4、可减少与减小屋面预留洞要求.

5、管道走向灵活可根据各种设计要求设置.

6、管道材料可灵活选配.

7、可控制屋面和天沟中的水深.

8、水流速度快具有自洁管道功能.
