FRPP法兰式连接建筑静音排水管道系统知识大全(下)

逸通管道降噪技术

在建筑排水系统中,管道内充满了空气,排水时,空气被突然压缩并引起震动。空间内既有空气为介质的声波传递,又有水及固体杂质流动的噪声和对管壁的撞击产生的管道震动形成的噪声。

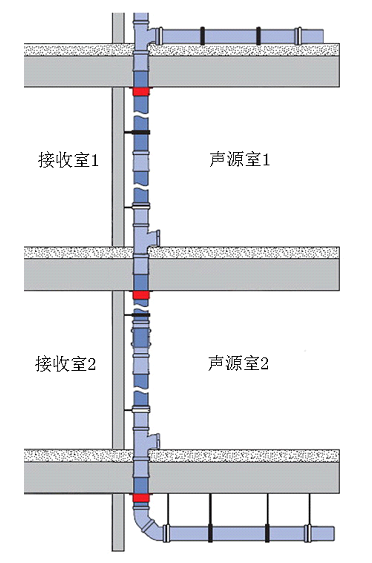

水流通过管材,特别是在放泄接头和改变方向处对管壁的冲击,引起管道的震动且通过空气震动传至空间,我们称之为“空气噪声”,即图中由“声源室”测得的声压级。

管道的震动通过管卡、支架等结构件引起墙体震动,由于固定管道的墙壁震动而产生的噪声传至空间,我们称之为“结构噪声”,即图中“接收室”测得的声压级。
FRPP法兰式连接建筑静音排水管道系统知识大全(下)

FRPP法兰式连接建筑静音排水管道系统知识大全(下)
目前在世界范围内,对于建筑排水系统管道引起的噪声,主要通过以下措施和手段进行消减:

1、提高管道材料的密度。密度越高,对震动的惰性越大,可有效抑制系统震动;

2、降低材料的弹性模量。材料的弹性模量—E越高,材料的弹性越小,越脆,声音在材料内传播的速度越快。增加材料的弹性,可有效将声波反射在管道内部;

3、采用减震的支架、管卡、过墙管件,有效隔绝管道系统与支承、穿越墙体间的震动。

不同管道系统噪声对比

FRPP法兰式连接建筑静音排水管道系统知识大全(下)

特殊位置的处理 特殊管件
1.伸缩节法兰
FRPP法兰式连接建筑静音排水管道系统知识大全(下)

FRPP法兰式连接建筑静音排水管道系统知识大全(下)

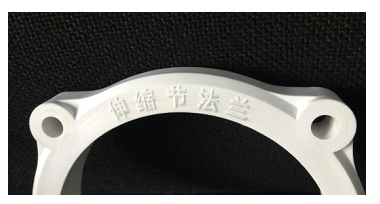

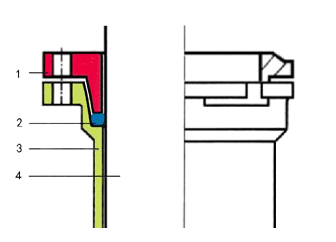

伸缩节法兰与普通法兰压盖的区别在于下部压环比较高,法兰压盖直接压在密封胶圈上,不使用锁紧环,管材可以自由伸缩,有效吸收热胀冷缩带来的尺寸变形。这样的结构只要使用专用的伸缩节法兰,任意一个连接处都可以变为“伸缩节”,非常方便灵活,并且“O”形胶圈可允许管材管件轴线有一定的偏角,这种结构的伸缩节使用在横管上密封效果也一样的出色。逸通伸缩节法兰上注塑有文字标志。

2、双插法兰

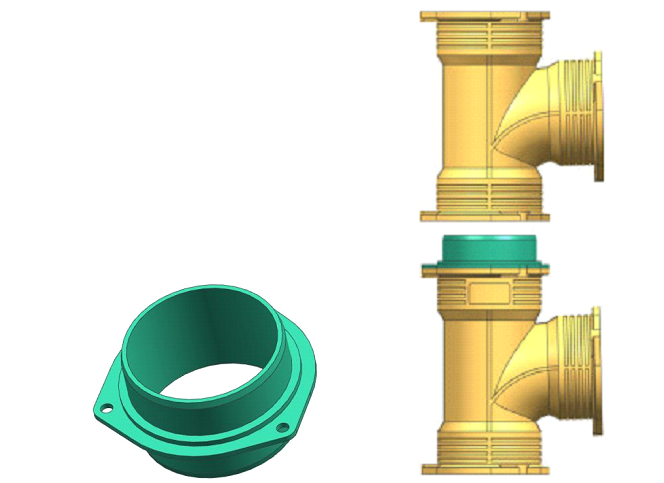

为最大限度的缩短管件间的距离,我们设计了双插法兰,直接用于管件和管件之间的连接

FRPP法兰式连接建筑静音排水管道系统知识大全(下)

3、排水立管便利化维修及伸缩补偿解决方案

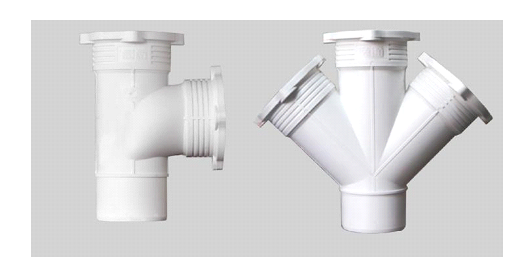

承插式管道系统连接安全可靠,但最大的问题是维修或后期改装,只能是破坏性拆除。我们在法兰式管道系统的设计上,对有交叉水流方向的元件,下部设计为插口。例如三通为“两承一插”,松开螺栓,管箍便可轻松的滑动,进行拆卸。
FRPP法兰式连接建筑静音排水管道系统知识大全(下)

FRPP法兰式连接建筑静音排水管道系统知识大全(下)

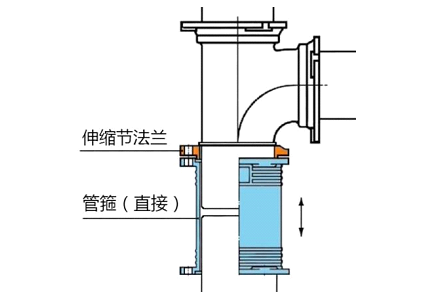

同时这个部位上端使用“伸缩节法兰”,成为一个伸缩节。管道拐点形成“自由臂”的处理法兰的连接是依靠锁紧环来保证轴向拉伸的,但锁紧力有限。在管道的拐点形成自由臂的情况下,如果满灌,重量会增加6~7倍,自由端有可能会脱开,为了保证连接的安全,必须进行加固。

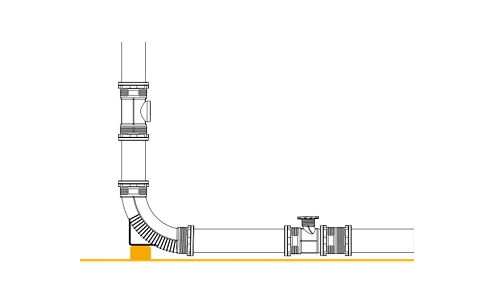

沿顶敷设的,应在90度弯头处增加角铁支架,避免横管上下、立管左右摆动。敷设在地面的横管,建议使用大弧度弯头,有效消除“水跃”现象,排水更加通畅。在弯头的底部必须要加固定支撑。
FRPP法兰式连接建筑静音排水管道系统知识大全(下)

FRPP法兰式连接建筑静音排水管道系统知识大全(下)
直排高温水应注意的问题

通常情况下,产品所能承受的连续排放温度应乘以系数0.6~0.65。聚丙烯管材(PP-R、FRPP等)的耐受温度为≤95℃,但这仅仅是指产品本身的耐受温度。
对于系统来说,必须要综合考虑,如使用环境、常排介质、介质温度、连接方式(永久?可拆卸?)等等。
法兰式承插管道系统采用的是橡胶圈密封承插连接(可拆卸), 长期连续排放95℃以上的液体,产品虽然没有破坏,但管道的弯曲是不可避免的,另外还存在不大于3%的纵向回缩率(23℃-100℃热变形以后产生的塑性变形),有可能会使承插处加速破坏,这是系统设计中必须要考虑的因素。

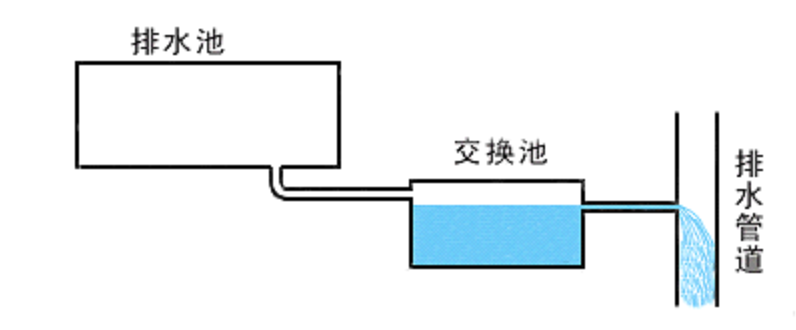

一般情况下,锅炉水直接进入管道(如开水间、医院住院部开水房等地方),都会在进入管道之前设置一个交换水池(如图),热水低进高出,使进入管道的热水有一个降温的过程,这样就不会对管道系统造成破坏。
FRPP法兰式连接建筑静音排水管道系统知识大全(下)

法兰式管道系统的安装步骤

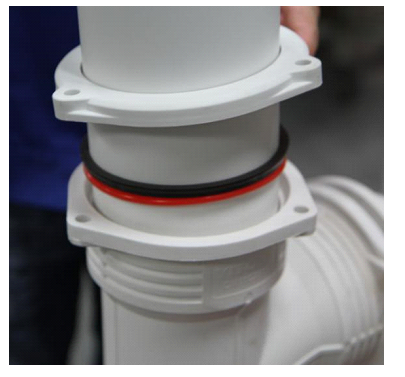

1.将法兰片套入管材的一端(注意上下面)

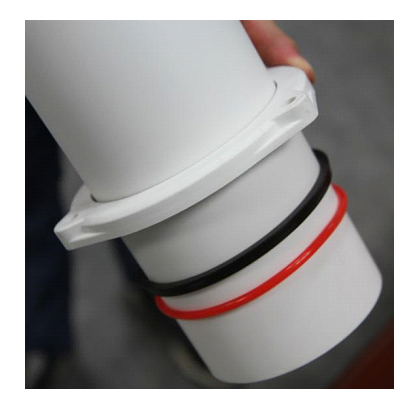

2.再套入锁紧环、橡胶密封圈

FRPP法兰式连接建筑静音排水管道系统知识大全(下)

FRPP法兰式连接建筑静音排水管道系统知识大全(下)

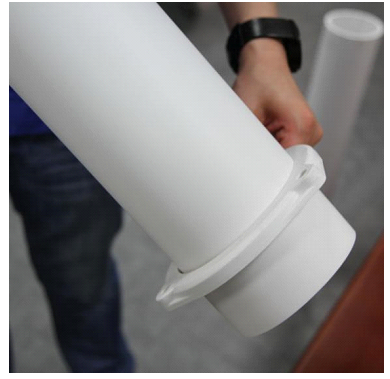

3.将管材插入管件承口内

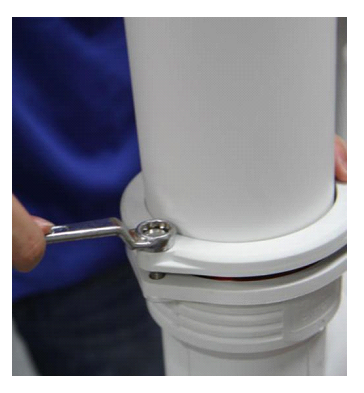

4.对称均匀的锁紧螺栓,安装完成
FRPP法兰式连接建筑静音排水管道系统知识大全(下)

FRPP法兰式连接建筑静音排水管道系统知识大全(下)

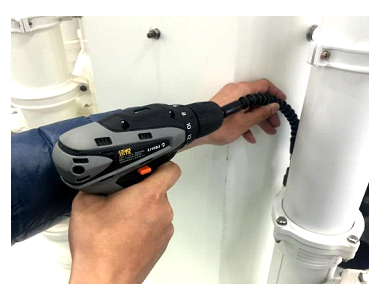

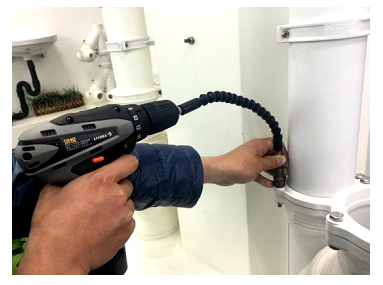

对那些位于墙角、不易操作的位置, 使用专用软轴,可轻松方便的紧固螺栓
FRPP法兰式连接建筑静音排水管道系统知识大全(下)

FRPP法兰式连接建筑静音排水管道系统知识大全(下)

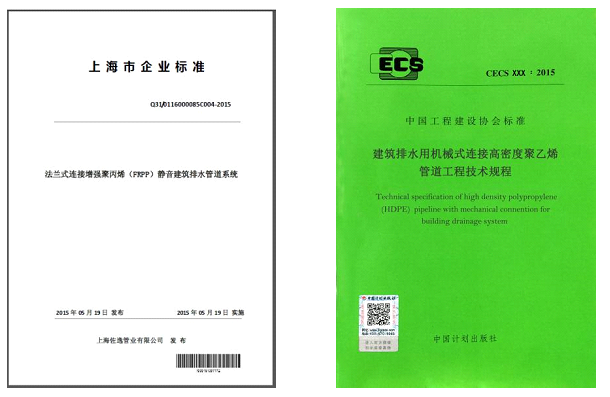

法兰式承插连接 产品执行的标准
Q31/0116000085C004-2015
《法兰式连接增强聚丙烯(FRPP)静音建筑排水管道系统》
CECS 440:2016
《建筑排水用机械式连接高密度聚乙烯(HDPE)管道工程技术规程》
FRPP法兰式连接建筑静音排水管道系统知识大全(下)
FRPP的维卡软化温度 ≧147℃,可连续排放95℃的液体
